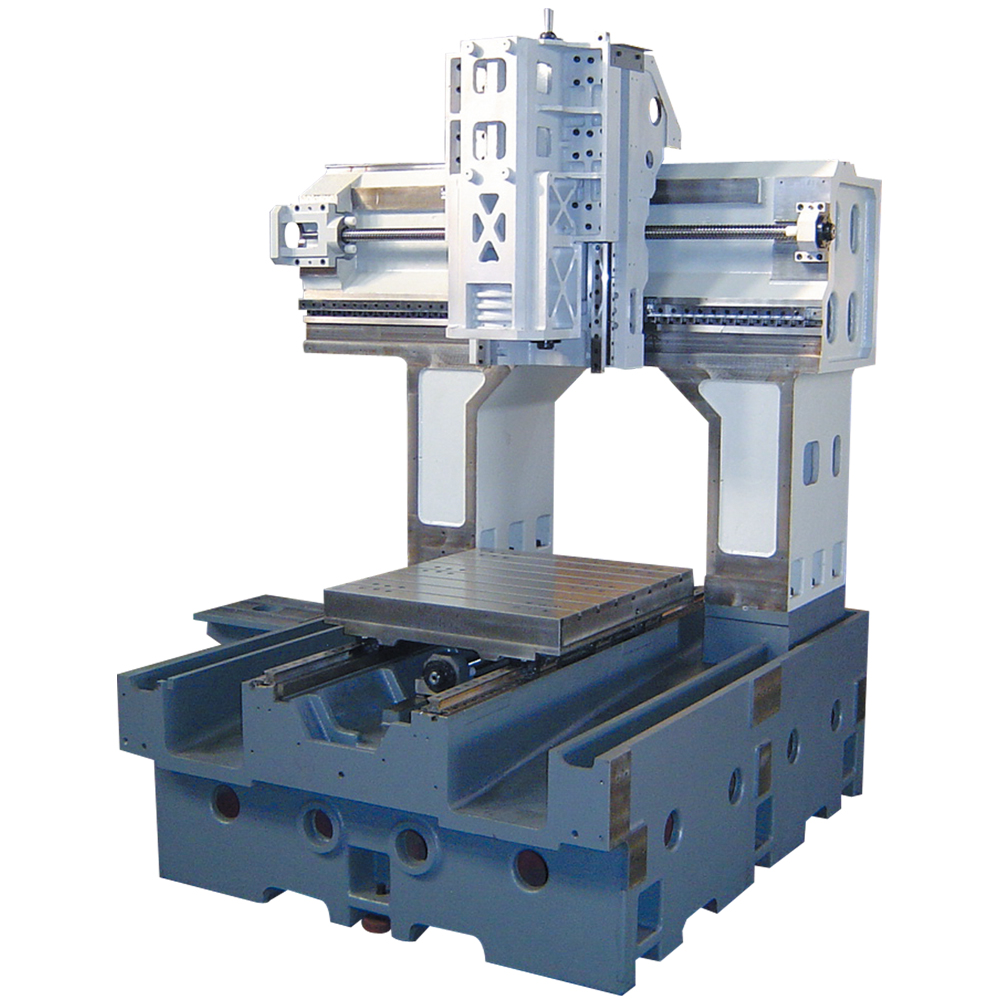

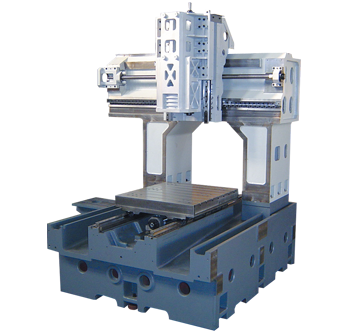

   結構與分析

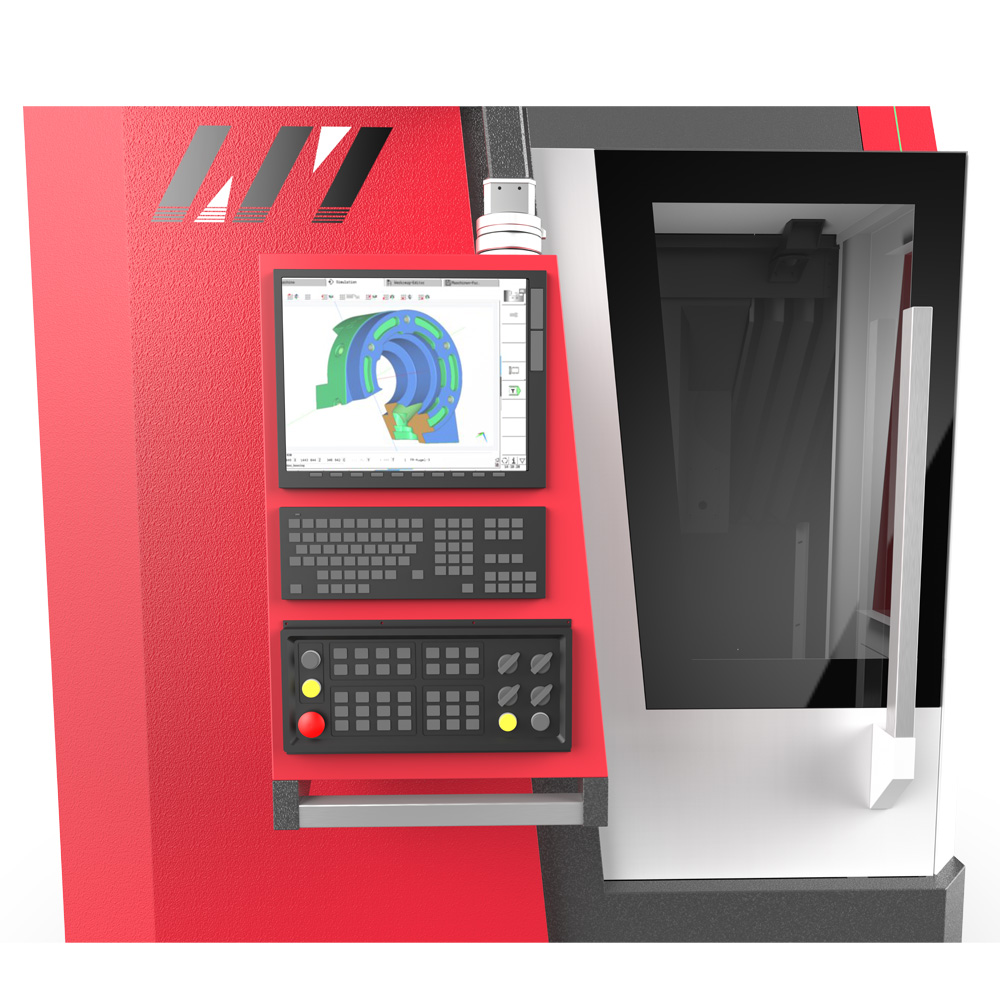

   控制器與刀庫

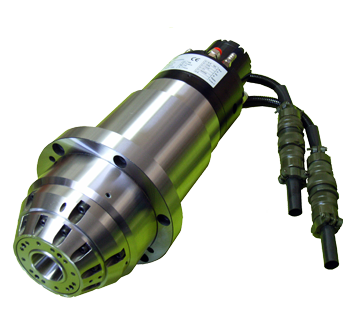

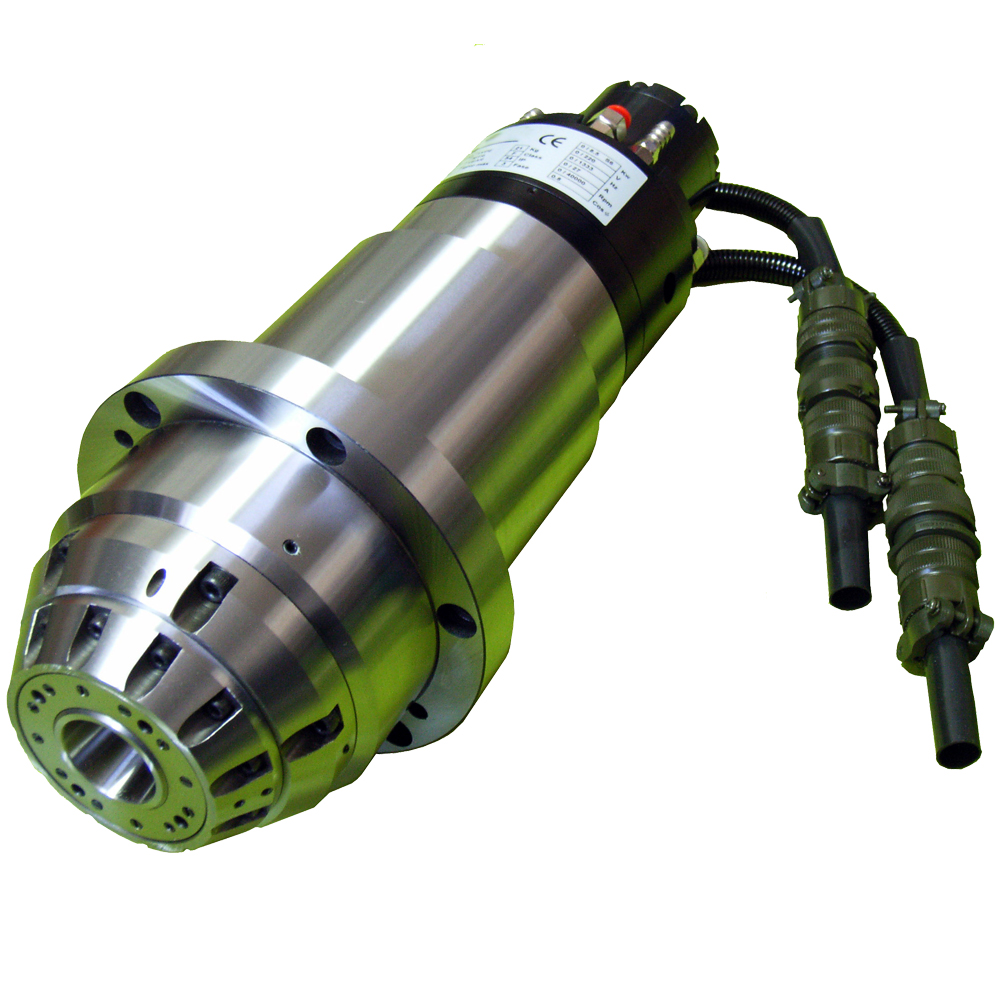

   主軸
HOME > PRODUCTS > 龍門式高速加工機

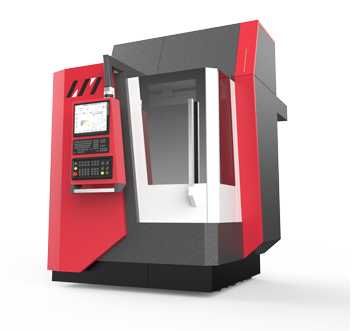

  WILLMAX HSC SERIES
龍門式高速加工機
精確度高,高靈敏性運動與較佳的操作空間
 具有最佳的防漏特性
 較重的加工件可由吊掛方式並輕易固定於機械工作檯面上.
 高速加工過程中可確實顯示微細小的加工精確度.
 穩定性佳,可靠度高.
 機械鋼性優.
 專為高速加工所設計的工作空間.
 具有全自動測量刀具補正系統-並有專屬鈑金保護.

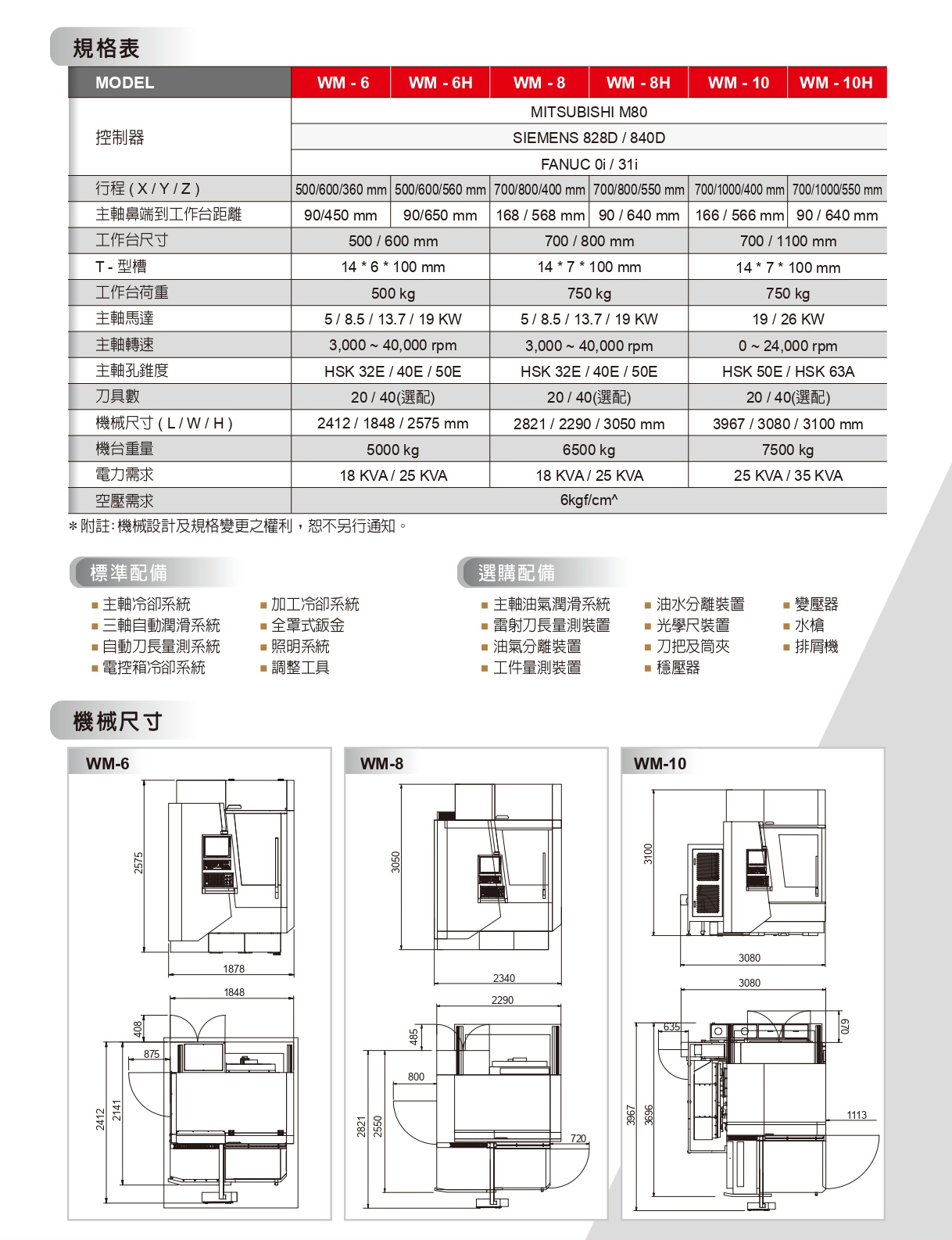

MODEL WM-6 WM-8 WM-10
 控制器 MITSUBISHI M70 / M720 / M730
SIEMENTS 810D / 840D
 行程 ( X / Y / Z ) 500 / 600 / 360 mm 700 / 800 / 400 mm 700 / 1000 / 400 mm
 主軸鼻端到工作台距離 90 / 450 mm 168 / 568 mm 166 / 566 mm
 工作台尺寸 500 / 600 mm 700 / 800 mm 700 / 1100 mm
 T型槽 14 x 6 x 100 mm 14 x 7 x 100 mm
 工作台荷重 500 kg 750 kg 750 kg
 主軸馬達 5 / 8.5 / 13.7 / 19 KW 5 / 8.5 / 13.7 / 19 KW 19 / 26 KW
 主軸轉速 3,000 - 40,000 rpm 3,000 - 40,000 rpm 0 - 24,000 rpm
 主軸孔錐度 ISO 25 / ISO 30 ISO 25 / ISO 30
HSK 32E / 40E / 50E HSK 32E / 40E / 50E HSK 50E / HSK 63A
 刀具數 20 20 20

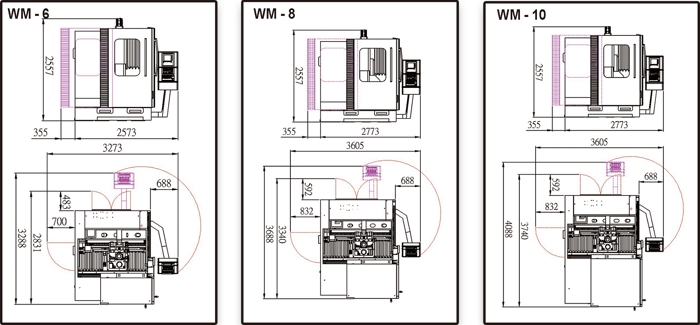

 機械尺寸 ( L / W / H ) 2600 / 2600 / 2600 mm 2800 / 2800 / 2600 mm 3200 / 2800 / 2600 mm
 機台重量 5000 kg 6500 kg 7500 kg
 電力需求 18 KVA / 25 KVA 18 KVA / 25 KVA 25 KVA / 35 KVA
 空壓需求 6kgf/cm
* Notes: 機械設計及規格變更之權利,恕不另行通知。
標準配備
主軸冷卻系統
三軸自動潤滑系統
自動刀長量測系統
電控箱冷卻系統
加工冷卻系統
全罩式鈑金
照明系統
調整工具

選購配備
主軸油氣潤滑系統 刀把及筒夾
雷射刀長量測裝置 穩壓器
油氣分離裝置 變壓器
工件量測裝置 水槍
油水分離裝置 排屑機
